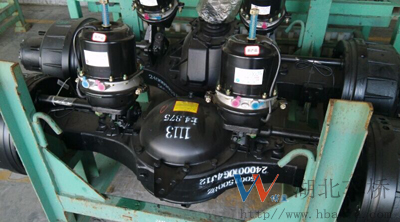

實物圖:

  后橋總成，就是指車輛動力傳遞的后驅動軸組成部分。它由兩個半橋組成，可實施半橋差速運動。同時，它也是用來支撐車輪和連接后車輪的裝置。如果是前橋驅動的車輛，那么后橋就僅僅是隨動橋而已，只起到承載的作用。

結構圖：

  汽車后橋就是指汽車后面那根橋。 如果是前橋驅動的車輛，那么后橋就僅僅是隨動橋而已，只起到承載的作用。
  如果前橋不是驅動橋，那么后橋就是驅動橋，這時候除了承載作用外還起到驅動和減速還有差速的作用，如果是四輪驅動的，一般在后橋前面還配有一個分動器。
  前橋后橋就是指前后輪軸的部分，前橋包括避震彈簧，轉向器，平衡軸等，后橋還包括驅動軸，傳動齒輪等。多軸貨車后部還分驅動后橋和無驅后橋，無驅后橋就是沒有傳動軸連接，不屬于驅動輪的部分，一般是3軸以上的重卡和牽引車頭才有。
  根據橋的懸架不同，分為整體式和斷開式。
  整體橋配非獨立懸架，如板簧懸架，斷開式配獨立懸架，如麥弗遜式懸架。
  至于后橋中心的大鼓包是在后橋是驅動橋的情況下才有的，因為里面要放上減速齒輪以及差速機構，所以要有一個大鼓包，后橋是隨動橋的一般都沒有。
  根據車橋的作用不同，車橋可分為驅動橋、轉向橋、支持橋、轉向驅動橋。
  發動機傳出動力到變速箱，通過變速到后橋大齒盤上〔差速器〕差速器是一個整體，里面是：上下有小齒盤中間有十子柱上面帶兩個小行星的齒輪〔起到轉彎調速作用〕差速器是在立著放的，兩邊有兩個小圓洞，上面有滑鍵，咱們常說的半柱就是在這里面插著，走直線的時候十子柱不動，轉彎的時候十子柱動起來調整兩邊輪胎的轉速，來提高汽車在轉彎時候的機動性。
  在車輛的使用中應經常清除后橋殼上通氣塞的泥污灰塵，每隔3000km維護時拆下清洗、疏通，保證氣道暢通，以免氣道堵塞引起橋殼內壓力增高而使結合面、油封處漏油。并且檢查潤滑油面和油質，必要時添加或更換。新車頭12000km維護時應更換齒輪油，以后每隔24000km維護時檢查油質，如變色、變稀，應更換新油。寒區使用時，應在冬季換用冬季潤滑油。當行駛80000km左右維護時，應分解主減速器及差速器總成，清洗橋殼內腔，并按規定力矩擰緊各部螺母，調整各部齒輪嚙合間隙及齒面接觸印跡。
  載重汽車的后橋為驅動橋，其主要作用是：
  (1)．將發動機發出，由離合器、變速箱和傳動軸等傳來的動力通過減速器，使其轉速下降，扭矩增大，并將這一力矩通過半軸傳給驅動輪；
  (2)．承受汽車后軸的負荷；
  (3)．通過鋼板彈簧把路面的反力和反力矩傳給車架；
  (4)．汽車在行駛時，后輪制動器起主要的制動作用，并且在駐車時，后輪制動器產生駐車制動。
