聚四氟乙烯薄膜采用哪種生產(chǎn)工藝？需要的生產(chǎn)主要設(shè)備、工藝流程以及工藝步驟等詳細內(nèi)容接下來為大家介紹。聚四氟乙烯薄膜不同的生產(chǎn)工藝得到不同的薄膜種類，下面是揚中市威宇氟塑制品有限公司做出的關(guān)于聚四氟乙烯薄膜采用哪種生產(chǎn)工藝相關(guān)說明。

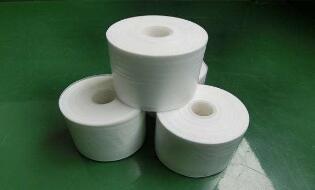

聚四氟乙烯薄膜是由模壓燒結(jié)圓柱形坯料,經(jīng)機床切削成膜后再壓延而成。根據(jù)處理方法的不同可分為定向膜,半定向膜和不定向膜三種,目前PTFE薄膜產(chǎn)品有多孔膜、微濾膜、彩色膜等。其彩色薄膜合用于以光彩區(qū)分標(biāo)志的電器儀表或?qū)Ь�絕緣上,是一種新型的綜合機能優(yōu)良的C級絕緣材料,是無線電產(chǎn)業(yè)、航空產(chǎn)業(yè)以及尖端科學(xué)技術(shù)中不可缺少的重要材料之一。聚四氟乙烯薄膜一般采用懸浮聚合聚四氟乙烯樹脂,要求顆粒直徑在150μm以下。顏料必需具備耐熱性好(>400℃),顆粒細,著色力強,對化學(xué)試劑不亂等要求。

聚四氟乙烯薄膜采用哪種生產(chǎn)工藝？

主要設(shè)備:

(1)混合攪拌機;

(2)液壓機　35～40MPa;

(3)燒結(jié)爐　DL151

(4)精密數(shù)控車床　C620;

(5)壓延機　輥筒Φ100×120

聚四氟乙烯薄膜出產(chǎn)工藝流程:

PTFE樹脂、顏料→混合→模壓成型→燒結(jié)→冷卻→車削不定向膜→壓延半定向膜



模壓預(yù)成型:公道選擇預(yù)成型單位壓力是出產(chǎn)PTFE彩色薄膜重要的工藝前提。主要根據(jù)樹脂的細度、壓縮比、顏料種類細度等條件來選擇,一般在20～40MPa。燒結(jié)冷卻:因為彩色薄膜含有顏料,導(dǎo)熱系數(shù)、熱脹系數(shù)與PTFE不一致。因此在燒結(jié)過程中升降溫度比普通PTFE薄膜要慢,燒結(jié)溫度比普通薄膜低,升降溫度為20～30℃/h,燒結(jié)溫度為375℃。而普通薄膜升溫速度在327℃前50～60℃/h,在327℃后30～40℃/h,燒結(jié)溫度380℃,降溫速度20～50℃/h。

關(guān)于聚四氟乙烯薄膜采用哪種生產(chǎn)工藝的簡單介紹就為您介紹到這里，更多相關(guān)說明請關(guān)注揚中市威宇氟塑制品有限公司的網(wǎng)站了解。
